rs232/485串口服务器

点击图片查看原图

单价: 188.00元/台
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 山东 济南市
有效期至: 长期有效
最后更新: 2018-10-11 12:19
浏览次数: 159
询价

公司基本资料信息
详细说明


资料下载

亲,为确保资料最新,产品不配带光盘,请移步官方网站下载资料,
产品资料下载地址:
http://www.usr.cn/Product/154.html

高性价比工业级双串口服务器高性价比工业级双串口服务器基本功能

USR-TCP232-410s是一款双串口服务器,包含一路RS232和一路RS485,两串口可同时使用。实现RS232、RS485与以太网双向透明传输。

高性价比工业级双串口服务器功能结构图



工业应用

高性价比工业级双串口服务器的工业设计

所有元器件均按工业级标准选择,产品经过高低温试验箱-40~85℃的长期测试。 485增加:防雷管、保险丝过流保护、TVS防静电防护;

网口拥有2KV电磁隔离;

产品采用金属外壳屏蔽现场干扰;

串口服务器410S通过了:CE、FCC、ROHS

主控芯片采用TI(德州仪器)工业级方案,主频高达120M!高主频带来丰富的资源和性能提升。

单从芯片选择上讲,不管是产品的性价比还是稳定性,串口服务器410s都已经秒杀同价位所有对手了!

宽电压5~36V!完美适合各类工程的电压需求。采用接线端子供电,更牢固!

高性价比工业级双串口服务器同步波特率功能

支持网络发送有人同步波特率协议,动态改变串口服务器410s串口波特率、数据位、校验位、停止位。

适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,串口服务器410S串口参数同步改变。



点击查看利用虚拟串口和有人串口服务器实现PLC网络编程的案例:http://www.usr.cn/Case/13.html

网络

支持网络协议:TCP Client、TCP Server、UDP、UDP Server、DHCP、DNS、HTTP、ARP、ICMP、Web socket、Httpd client
网口支持支持AUTO MDI/MDIX,网线交叉直连自动切换;高性价比工业级双串口服务器两条Socket功能

每路串口均支持2条网络链接,可将串口数据同时发送给2个目标服务器,适合数据备份、远程调试等应用场景。

410S拥有2路串口,支持最大向4个不同的目标服务器发送数据。



详情请查看Httpd Client通讯案例:http://www.usr.cn/Case/30.html

高性价比工业级双串口服务器UDP Sever模式

如何处理好多条链接逻辑?以及死链接的识别和处理等方面,对于非通讯领域的程序员来说,还是有很多技术门槛的。

串口联网服务器410s的Httpd client功能完美解决这个问题,只要按照格式向串口发送数据,

数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),

普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

查看Httpd Client通讯案例:http://www.usr.cn/Case/30.html

根据UDP通讯改进的UDP Server模式,串口接收的数据自动发送给上一次通讯的网络目标。

高性价比工业级双串口服务器多种配置方式

支持四种配置方式:串口AT指令、串口指令、网络协议、网页配置。

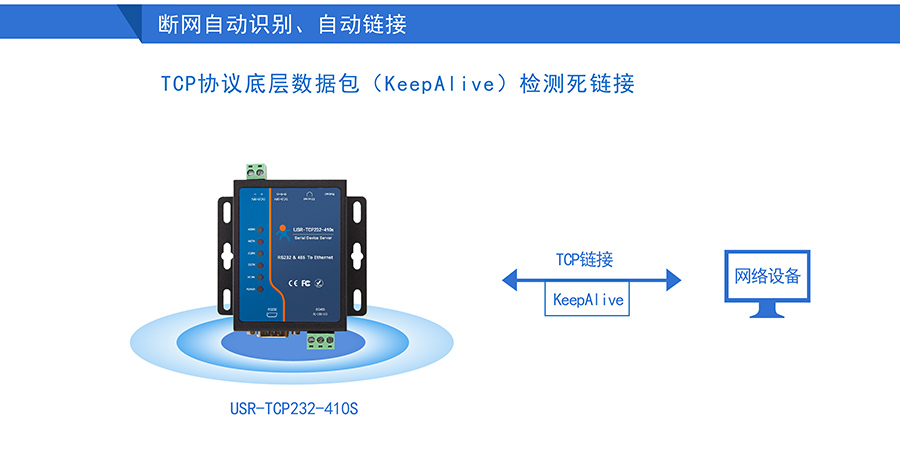

高性价比工业级双串口服务器的断线重连

在TCP通讯中,如果网络目标突然断电或断网,串口服务器没有识别机制的话,就会成为死链接,一直认为TCP链接正常,从而造成数据丢包。

410S利用TCP协议底层数据包(KeepAlive)轻松识别死链接,并实现自动重连。



高性价比工业级双串口服务器支持modbus网关

支持Modbus轮询机制(需固件3009或更高),当多个设备同时查询时,

轮询机制解决数据并发造成的粘连拥堵问题。

利用Cortex-M4内核的MCU,高达120MHz主频能够稳定支持用户实现众多自定义功能,

实现嵌入式计算机的简单功能。

410S支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输,

应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

有人透传云免费开放,更多详情:cloud.usr.cn

应用说明

应用一:远程管理多个串口通讯设备

高性价比工业级双串口服务器远程管理

应用二:利用网络延长串口通讯距离

高性价比工业级双串口服务器通讯距离

应用三:利用虚拟串口软件(USR-VCOM)实现原串口程序远程控制设备

高性价比工业级双串口服务器配套虚拟软件

应用四:网络远程控制PLC案例

高性价比工业级双串口服务器远程控制PLC

详情查看:http://www.usr.cn/Case/51.html

应用五:与组态软件应用案例

高性价比工业级双串口服务器与组态软件案例

详情查看:http://www.usr.cn/Case/39.html



售后服务

串口服务器

有先进的在线客户支持中心(h.usr.cn)为您服务,工作时间10分钟内给出准确回复。

工作时间:法定工作日,周一至周五,8:30~12:30、13:30~17:30 对大客户还有专业的FAE团队为您现场支持!

产品参数

项 目 描 述
产品名称 USR-TCP232-410s
系统信息 处理器 Cortex-M4
主频 120MHz
Flash 512K字节
以太网 端口数 1
接口标准 RJ45
速率 10/100 Mbps,MDI/MDIX交叉直连自动切换
保护 1.5KV电磁隔离,外壳隔离保护
网络协议 IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
接收缓存 最大支持16K字节缓存
串口 端口数 2(1路RS-232,1路RS-485,支持同时工作)
接口标准 RS-232:DB9针式,RS-485:3线(A+ B- G)
数据位 5,6,7,8
停止位 1,2
校验位 None,Even,Odd,Space,Mark
波特率 RS-232:600 bps~230.4K bps,RS-485:600 bps ~ 1M bps
流控 CTS/RTS
缓存 收发各2K字节
保护 RS-485:静电防护 2KV,防雷保护
RS-485上下拉电阻 2.2 KΩ
软件 虚拟串口(USR-VCOM) Windows 2000或更高(32位/64位)
配置方式 内置网页,上位机设置软件,串口指令
基本参数 尺寸 90 x 84 x 25(mm)含外壳以及端子
工作温度 -40 ~ 85°C(工业级)
保存环境 -40 ~ 105°C,5 ~ 95% RH(无凝露)
输入电压 DC 5 ~ 36 V
功耗 <1W
工作电流 86.5mA(aver)@ 5V
44.3mA(aver)@ 12
更多 安规认证 CE(EMC+LVD) FCC ROHS KCC WEEE
保修期 2年
配件 5V1A高品质电源,公对母串口线,母对母串口线,1米网线

产品图片

工业级双串口服务器产品图片

装箱清单

工业级双串口服务器装箱清单


  • rs232/485串口服务器
    • 产品名称:rs232/485串口服务器
    • 产品品牌:rs232/485串口服务器
    • 产品型号:M4系列
    • 产品种类:服务器
    • 串口数量:2
